【產品概述】
FVPS系列電子靜止式變頻變壓電源，是采用IGBT逆變及數字化處理技術，將當?shù)氐娜嚯娔苻D(zhuǎn)變?yōu)轭l率和電壓符合產品用電要求的三相電能的供電設備。為工業領域提供一種專用特殊電源。該設備具有安裝簡單，運行噪音低，能源利用率高，技術指標精度高，性能穩定可靠，動態特性好，操作簡單，可無人值守，管理運行費用低等優點。
【核心技術要點】
●全新大功率三相IGBT逆變技術，國際先進的大功率逆變變壓器設計技術;
●DSP全數字化控制技術;
●自定義編程技術，使頻率和電壓按設置輸出;
●光纖通訊技術;
●模塊化結構設計，高集成度，抗沖擊能力強;
●內置Modbus通訊協議下的RS485遠程監控接口。
【產品特性】
●每臺產品均通過負荷測試，完全符合各種電機供電要求，能為各種容性、阻性、感性負載提供符合要求的電力;
●采用全新IGBT逆變技術，全數字化控制電路;無需功率因數補償及諧波抑制裝置;
●輸入電壓頻率范圍寬，輸出電壓、頻率穩定度高;正弦波輸出，失真度低;
●突加突御負載時，電壓瞬態變化<±10%，電壓穩態變化率態≤±2%;頻率穩定變化率<0.2Hz，頻率瞬態變化率<±0.5Hz，過載能力強，允許110%過載工作(<1小時);
●適用各種電氣設備，尤其適用于電動機負載;
●關鍵核心部件采用進口器件;效率高達95%以上;
●采用風冷，無需水冷降溫，安裝簡單;噪音低，易操作，易管理,可無人值守；
●具有遠程監測功能，實時顯示電源運行狀態;
●防鹽霧、防潮濕、防霉菌功能;結構形式分為∶固定式和移動式。
【特色功能】
●可靠的計量顯示系統：在電源的輸入端設有輸入電壓、功率電流顯示表和輸入電能表(可選)，可連續記錄用電量;在電源的輸出端設有輸出電壓、電流、功率、功率因數、電能頻率顯示系統，可對電源的運行狀態進行監測。
●完善可靠的保護系統：如輸入過電壓保護、欠電壓保護、過電流保護、缺相保護、逆變器過熱保護、電抗器和逆變變壓器過熱保護﹔輸出電壓過低過高保護、缺相保護、過載保護、短路保護、故障報警等多種保護功能。
●控制核心是能夠?qū)崿F(xiàn)高速運算的微處理器：精心設計的算法可保證系統達到優良的性能，控制單元采用FPGA、CPLD等大規模集成電路和表面焊接技術，使系統具有極高的可靠性。
●控制器與功率單元之間采用光電隔離通訊技術：使低壓部分與高壓部分安全隔離﹔同時應用了先進的電磁兼容技術，具有很強的抗干擾能力，從而確保電源正?？煽康毓ぷ?。

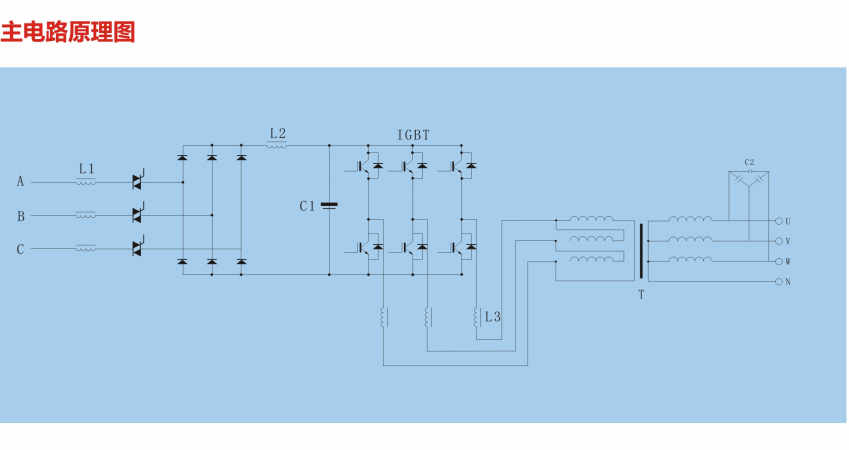

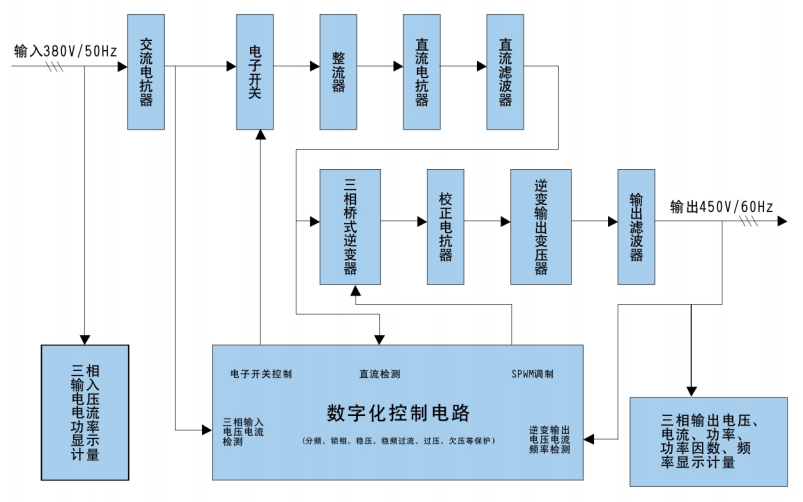

電路結構設計(以輸入50Hz/380V變換為輸出60Hz/450V為例)
●交流電抗器∶在三相電源輸入端設交流電抗器（可選件），防止諧波電流干擾。
●電子開關∶電子開關可防止開機時對濾波電容器充電所產生的大電流沖擊，減輕對電網的影響。
●整流器︰采用三相全橋整流電路，將交流電整流后，輸出紋波很低的直流電壓。
●直流電抗器∶直流電抗器作用是保持整流電流連續性，減小電流脈動值;
●直流濾波器︰采用耐壓與足夠容量的電容器，平滑經濾波電抗器輸出的脈動直流電壓，使其直流電壓穩定。
●三相橋式逆變器：逆變器的工作方式是將直流電變換成交流電，整個變換過程由微處理器控制，當電網輸入電壓降低或負載電流增加時，PWM波(正弦脈寬調制)就會自動調寬，反之變窄。使輸出電壓保持穩定。
●濾波電抗器︰濾波電抗器可以將逆變器輸出的SPWM波形校正，濾掉逆變器所產生的高次諧波分量。
●逆變輸出變壓器與輸出濾波器∶該逆變輸出變壓器是創統公司的專利產品，專利號為︰01262317.2。將三相電壓進行轉換后再經過濾波電路將波形進一步校正后，輸出正弦波電壓。

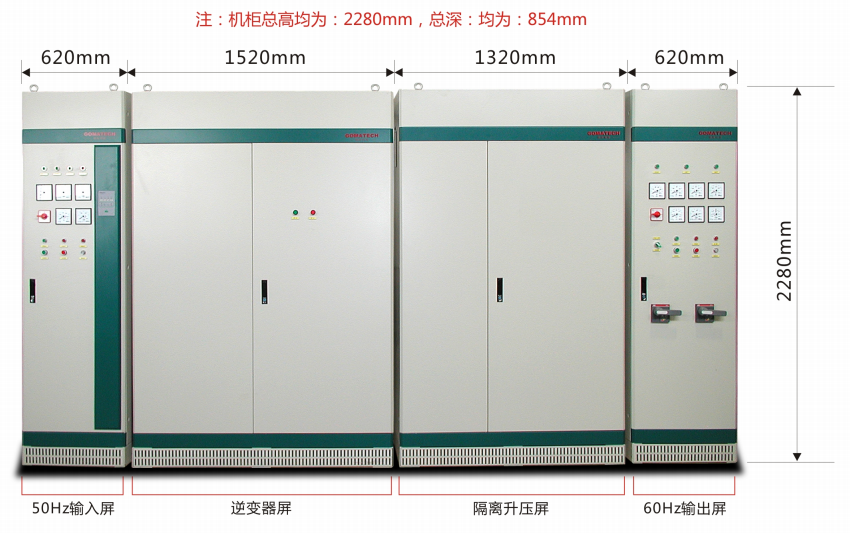

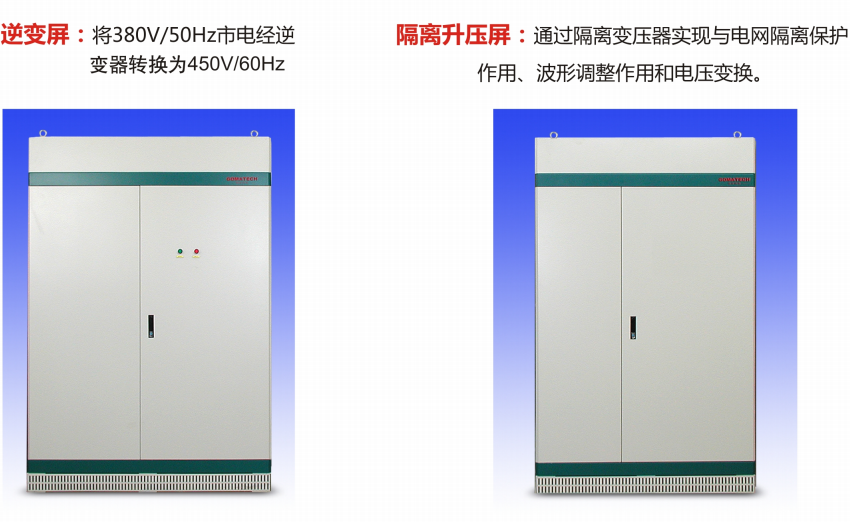

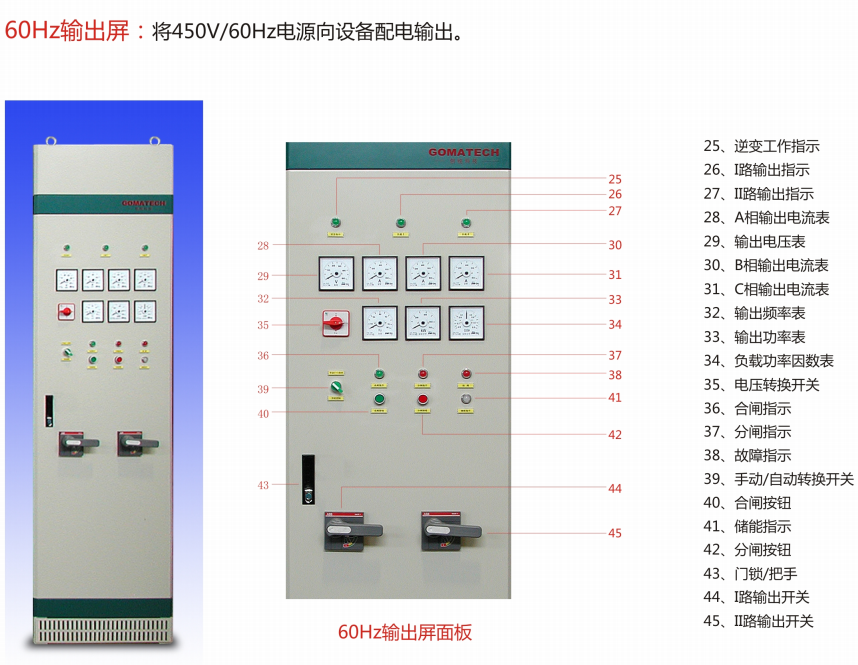

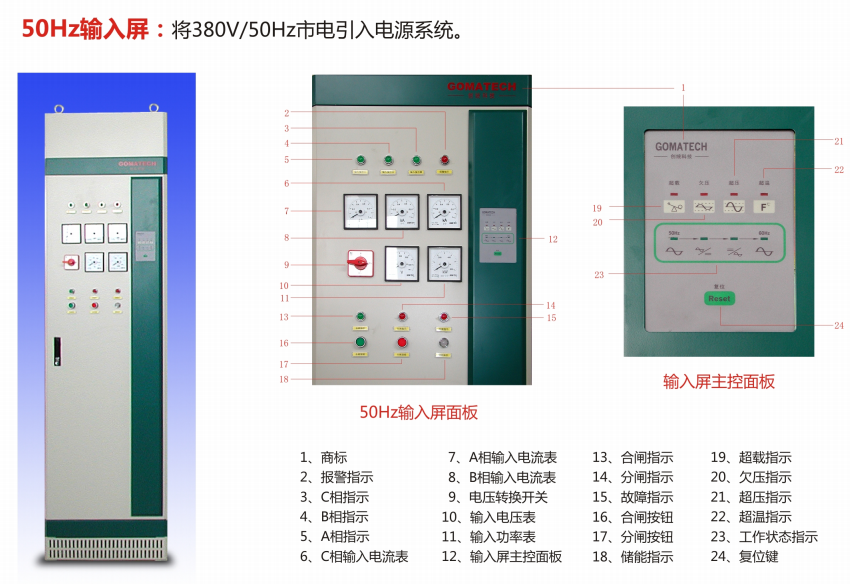

設備結構組成（以FVPS - 630kVA變頻變壓電源為例，由四個屏組成）
【遠程監控功能】
●產品的RS485接口使用屏蔽雙絞線連接遠程計算機終端，通過遠端通信，現場顯示設備運行狀態、運行參數;
●遠端計算機可與多臺FVPS通訊，可采用總線連接，將多臺SPS按順序接入網絡。這種連接方式適合測量點分布較為集中、未來又?jǐn)U展需要的情況。
戶外移動(艙體式)變頻變壓電源
●為方便戶外使用，并便于移動，我公司具有移動式室外FVPS變頻變壓電源。
●箱體有隔熱層，獨立循環冷卻系統，運輸移動方便。在客戶中投入使用，受到客戶好評。

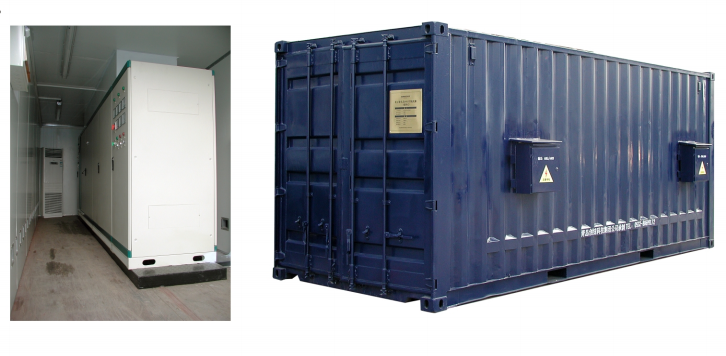

下圖為：
630kVA/60Hz移動FVPS電源的內部和外形圖
